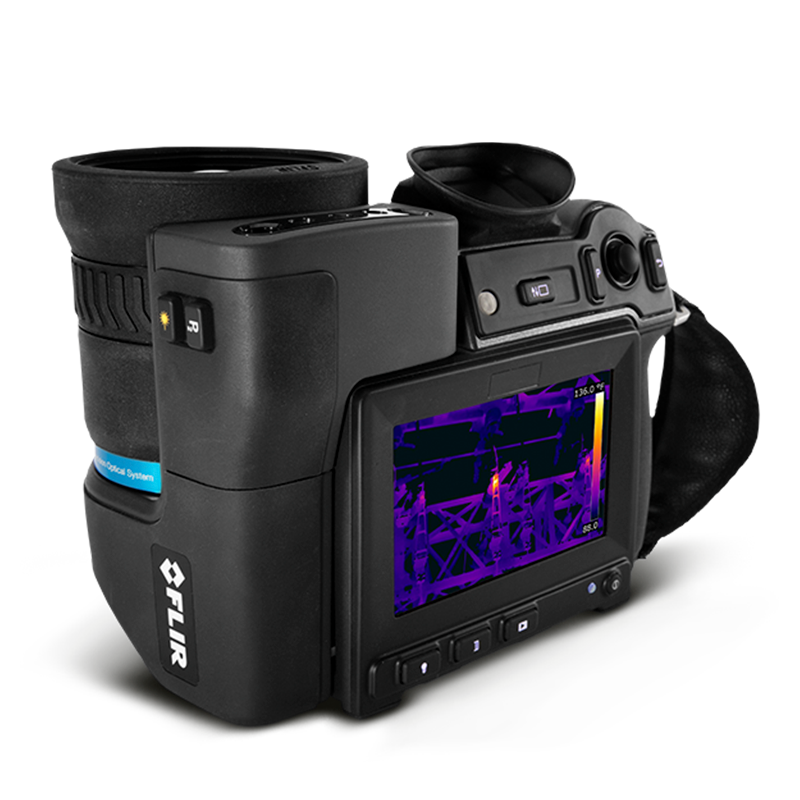

FLIR T1040高清红外热像仪

概述

FLIR Screen-EST Mode

Yes

Sampling Average in Screen-EST Mode

Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature

多波段动态成像（MSX）

带有细节增强显示的热图像

激光

由按钮激活

激光对准

位置自动显示在红外图像上

激光分类

类别2

激光类型

半导体AlGaInP二极管激光，1 mW， 635 nm（红色）

声音

60秒（通过蓝牙），与图像一同存储

探测器类型

焦平面阵列（FPA），非制冷型微测辐射热计

外壳材料

镁合金

温差计算

各温度测量值与参考温度之间的温度差

文本

添加表格，选择预定义模板

显示屏

内置触摸屏，4.3英寸宽屏液晶显示器，800×480像素

线温分布图

1条线温分布图，含较高/较低温度值

延时拍摄

15秒~24小时

颜色报警（等温线）

高于/低于/温度区间

用户预设

用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/三角形进行测量

指南针

将热像仪方位自动添加到每张图像中

重量

1.9 kg

OTHER

Touch Screen

支持

测量与分析

Accuracy [Drift] in Screen-EST Mode

Accuracy (drift): ±0.3°C (±0.5°F)

参考温度

使用温差手动设置

测量功能报警

针对选定测量功能执行的声音/可视报警（过高/过低）

测量校正

发射率，反射温度，相对湿度，大气温度，目标距离，外部红外窗口补偿

测量预设

无测量，中点，热点，冷点，用户预设值1，用户预设值2

点温仪10

对象温度范围

-40°C~2000°C

对象温度范围精度

在25°C常温下，测温范围介于5°C~150°C之间，精度为±1°C或读数的±1%； 在25°C常温下，测量范围高2000°C时，精度为±2°C或读数的±2%

反射表观温度校正

自动，基于反射温度的输入值

光学器件传输校正

自动，基于内部传感器发出的信号

区域测温

5+5个区域（输入框或圆圈），含较大值/较小值/平均值

热灵敏度

+30°C时＜0.02°C

设置命令

定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，GPS&指南针，蓝牙，语言，时间&单位，热像仪信息

外部光学镜头与视窗校正

自动，基于视窗透射率和温度的输入值

语言

阿拉伯语、捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、俄语、简体中文、瑞典语、繁体中文、土耳其语

成像与光学

4.3”显示屏

800×480像素

UltraMax（放大）功能

支持

波长范围

7.5 - 14 µm

草图

在热图像/数码图像上绘图或添加预定义标记 带有报告生成功能的单独PC软件

非辐射红外视频

以H.264格式存储到记忆卡

非辐射红外视频流

使用Wi-Fi传输H.264视频 使用USB传输H.264视频

非辐射红外视频录制

以H.264格式存储到记忆卡

辐射红外视频

实时红外视频录制（RTRR）并保存到存储卡

辐射红外视频流

通过USB接口实时传输红外视频流（RTRS）

辐射红外视频录制

实时红外视频录制（RTRR）并保存到存储卡

光圈数1.2

红外分辨率

1024 × 768；采用UltraMax，310万像素

红外图像

全彩色红外图像

画中画

可见光图像上设有可调节和可移动的红外区域

焦距

83.4 mm

镜头识别

自动

可见光视频流

使用Wi-Fi传输H.264视频 使用USB传输H.264视频

可见光视频录制

以H.264格式存储到记忆卡

可见光图像

全彩色可见光图像

空间分辨率（IFOV）

0.20 mrad

内置数码相机

500万像素，带LED灯

取景器

内置800×480像素

定位系统[GPS]

将位置数据从内置GPS自动添加到每张图像中

热灵敏度/NETD

+30°C时＜20 mK

热像仪尺寸，不含镜头（长×宽×高）

167.2 mm×204.5 mm×188.3 mm

热像仪软件升级

使用PC软件FLIR Tools

视场角

12°× 9°

视频灯

内置LED灯

手动图像调节

基于线温分布图；可调节电平/跨度/较大值/较小值

数码相机

视场角根据红外镜头调节

数字变焦

1-8倍连续变焦

数字图像增强

自适应数字噪点降低

探测器像素间距

17 µm

调焦

单次拍摄或手动

调色板

铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色

图库

在热像仪上查看缩略图/整张图像 编辑测量值/调色板/图像模式

图像描述

添加简短说明（存储于JPEG exif标签中）

图像模式

热图像、MSX热图像、画中画、数码相机

图像频率

30 Hz

显示屏类型

电容式触摸屏

支持UltraMax

支持

自动定向

自动切换为横立或竖立模式

自动图像调节

标准，或基于图像内容的直方图

较小红外焦距

1.3 m

较小红外-可见光对齐距离

1.3 m

较小焦距

1.3 m

存储介质

图像存储

记忆卡存储标准JPEG图片，包括数码图片和测量数据

图像存储模式

同步存储热图像和数码图像到同一JPEG文件 可选择存储数码图片为单独的JPEG文件

文件格式

标准JPEG，包含测量数据 CSQ，包含测量数据

文件格式-可见光

标准JPEG格式，自动与对应的热图像关联

电源

充电时间

2.5小时充满电量的90%，由LED灯指示充电状态

充电温度

0°C~45°C，韩国市场除外：10°C~45°C

充电系统

直充（交流适配器或12V车载充电器）或双座充电器

电池工作时间

25°C以及一般用途时＞2.5小时

电池类型

可充电锂离子电池

电源管理

具有自动关机功能，可由用户设置5分钟自动关机，20分钟自动关机和不自动关机

外接电源管理

90-260V交流适配器，50/60Hz或12V车载供电（带有标准插头的电缆，可选配）

环境参数

稳定性

EN/UL/CSA/PSE 60950-1

存储温度范围

–40~+70°C

大气传递校正

自动，基于距离、大气温度及相对湿度的输入值

电磁兼容性（EMC）

ETSI EN 301 489-1（无线电） ETSI EN 301 489-17 EN 61000-6-2（抗干扰） EN 61000-6-3（抗辐射） FCC 47 CFR第15部分B类（抗辐射） ICES-003

发射率校正

0.01~1.0，或从辐射率表的材料清单中选择

封装

IP 54（IEC 60529）

工作温度范围

-15°C~50°C

抗振动

2 g（IEC 60068-2-6）

抗撞击

25 g（IEC 60068-2-29）

人体工程学

取景器和120°旋转式聚光装置使您能够在保持舒服位置的情况下将热像仪指向多个方向

三脚架安装

UNC ¼"-20

湿度（工作及存放）

IEC 60068-2-30/24小时，95%相对湿度，25–40°C/2次循环

无线电频谱

ETSI EN 300 328 FCC Part 15.247 RSS-247 Issue 2

连接与通信

METERLiNK

无线连接（蓝牙功能）： 带有METERLiNK功能的FLIR仪表

METERLiNK-蓝牙

通过耳机和外部传感器通信

SD卡

1个适用于可拆卸SD存储卡的插槽

USB

USB Micro-B：从/向PC传输数据，未压缩彩色视频

USB-标准

USB 2.0高速接口 USB Micro-B连接器

WiFi

标准：802.11 b/g/n 频率范围：2412–2462 MHz 较大输出功率：15 dBm

存储介质

可拆卸SD介质卡或SDHC卡推荐10级

接口

USB Micro-B、蓝牙、Wi-Fi、HDMI

蓝牙

频率范围：2402–2480 MHz，支持2.1和4.0

视频连接器类型

HDMI C型接口

视频输出

HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600

天线

内置

音频

使用耳机麦克风通过蓝牙对图像进行语音注释

运输信息

标配

红外热像仪（含镜头），电池（2块），电池充电器，HDMI-HDMI电缆，硬质运输箱，大眼罩，镜头盖，颈部挂绳，电源（包含多个插头），USB线缆，标准A~Micro-B，标定证书，FLIR Tools+许可卡，CD-ROM用户文档，打印文档，蓝牙耳机，SD卡
