2009 年9 月11 日 重庆中法水务有限公司－DN1400 大管径－便携式流量测试报告
测试公司：德国弗莱克森公司上海代表处(FLEXIM Shanghai Representative Office)
测试人员：俞李晨
协助单位：成都英孚德科贸有限公司(德国弗莱克森公司－正式授权四川省总代理)
测试主机： ADM G6725－02504010(气体/液体两用型－便携式超声波流量计主机)
测试传感器：CDK1NZ7－10053(大管径液体超声波流量传感器)
适用范围： (应用于液体流量测量的适用范围)
适用管外径范围: 100mm...6500 mm,
适用管道壁厚范围: 无管道壁厚条件限制
标配一体化不锈钢电缆长度: 5m
连接接口: LEMO
适用温度范围: -40...+130℃(常温型)
可测量各种带内衬的管道(如水泥内衬、橡胶内衬等)
管道表面的油漆层及各种防腐涂层(无纺布带环氧沥青涂层、沥青涂层等)可以无需打磨处理
配套夹具：磁性夹具(可直接吸附于磁铁能吸附的管道上，例如：碳钢或铸铁管道)
现场测试条件：因为管道一半以上部分埋在泥土中，所以无法进行管道外周长实际测量(确定管道外径)，现场管道外包裹无纺布带环氧防腐涂层，进行管道表面处理不方便，第一个测量点，原先客户有进行部分管道表面处理(一个探头安装在打磨处，另一个探头由于探头间距原因，安装在非打磨处)，第二个测量点，管道外表面没有进行任何打磨处理(见现场照片)
管道壁厚：11.7mm(用ADM G6725 主机配套的测厚探头，在打磨处实际测量数值)
管道外直径：按照管道内径DN1400 推算的数值(因为无法直接测量外周长)

测试主机 : ADMG 6725 -02504010
数据存储模式 : STORED
数据存储名称 : SCANDATA
通道 : 1 (A:)
测试开始时间 : 9/11/2009 10:19:00 AM
输入参数 :
管道外直径 : 1423.4 mm
管道壁厚(含油漆层): 11.7 mm
管道内表面粗糙度: 0.5 mm
管道材质 : Carbon Steel
选择介质 : Water
介质温度 : 25℃
传感器类型 : CDK1NZ7－10053
安装声程数 : 2 NUM(双声程反射式安装)
传感器间距 : 996.2 mm
阻尼时间 : 30 s
测量值 : Volume(体积流量)
测量值单位 : [m3/h]/[m3]
数据记录间隔时间: 1s
::::::::::::::::::::::::::::::::::::
现场超声波流量计瞬时流量：10:20~10:30 ：8200 m3/h ~8300m3/h 左右波动(瞬时流量)(具体请见原始数据记录)
现场电磁流量计瞬时流量：10:20~10:30：8360m3/h 左右波动(瞬时流量)
结论：瞬时流量比较差不多有将近1%左右的偏差，瞬时流量比较能初步判断，现场电磁流量计和超声波流量计，实测瞬时流量比较接近，现场电磁流量计属于正常工作状态，精度在合理范围内。合理的对比测试，还是建议以比较一段时间的累积流量为依据。

* 日期 时间 瞬时流量(m3/h)累积流量(m3) 实测声速(m/s) 信号幅度(％)
A 9/11/2009 10:20:00 AM 8207,36 +139,36 1516,12 38
A 9/11/2009 10:20:10 AM 8201,82 +161,81 1516,06 39
A 9/11/2009 10:20:20 AM 8223,99 +182,66 1515,99 38
A 9/11/2009 10:20:30 AM 8201,82 +207,11 1516,20 38
A 9/11/2009 10:20:40 AM 8207,36 +230,22 1516,21 38
A 9/11/2009 10:20:50 AM 8240,61 +253,41 1516,28 38
A 9/11/2009 10:21:00 AM 8257,24 +276,61 1516,23 38
A 9/11/2009 10:21:10 AM 8246,15 +296,58 1516,32 39
A 9/11/2009 10:21:20 AM 8262,78 +319,83 1516,26 39
A 9/11/2009 10:22:40 AM 8068,82 +331,51 1516,29 39
A 9/11/2009 10:22:50 AM 8356,99 +354,97 1516,22 39
A 9/11/2009 10:23:00 AM 8190,74 +375,76 1516,25 39
A 9/11/2009 10:23:10 AM 8307,11 +399,47 1516,18 39
A 9/11/2009 10:23:20 AM 8257,24 +422,59 1516,24 39
A 9/11/2009 10:23:30 AM 8229,53 +446,14 1516,13 39
A 9/11/2009 10:23:40 AM 8240,61 +466,34 1516,26 39
A 9/11/2009 10:23:50 AM 8251,69 +489,94 1516,23 39
A 9/11/2009 10:24:00 AM 8229,53 +513,24 1516,28 39
A 9/11/2009 10:24:10 AM 8218,44 +536,27 1516,24 39
A 9/11/2009 10:24:20 AM 8174,11 +558,91 1516,32 39
A 9/11/2009 10:24:30 AM 8163,03 +581,82 1516,26 39
A 9/11/2009 10:24:40 AM 8185,19 +604,93 1516,26 39
A 9/11/2009 10:24:50 AM 8207,36 +627,97 1516,29 39
A 9/11/2009 10:25:00 AM 8218,44 +651,29 1516,27 39
A 9/11/2009 10:25:10 AM 8246,15 +674,11 1516,26 39
A 9/11/2009 10:25:20 AM 8212,90 +695,84 1516,26 39
A 9/11/2009 10:25:30 AM 8218,44 +718,96 1516,25 39
A 9/11/2009 10:25:40 AM 8218,44 +742,07 1516,21 39
A 9/11/2009 10:25:50 AM 8240,61 +765,15 1516,27 39

...........................................................................

测试主机 : ADMG 6725 -02504010
数据存储模式 : STORED
数据存储名称 : SCANDATA
通道 : 1 (A:)
测试开始时间 : 9/11/2009 10:37:35 AM
输入参数 :
管道外直径 : 1423.4 mm
管道壁厚(含油漆层): 11.7 mm
管道内表面粗糙度: 0.5 mm
管道材质 : Carbon Steel
选择介质 : Water
介质温度 : 25℃
传感器类型 : CDK1NZ7－10053
安装声程数 : 2 NUM(双声程反射式安装)
传感器间距 : 996.2 mm
阻尼时间 : 30 s
测量值 : Volume(体积流量)
测量值单位 : [m3/h]/[m3]
数据记录间隔时间: 1s

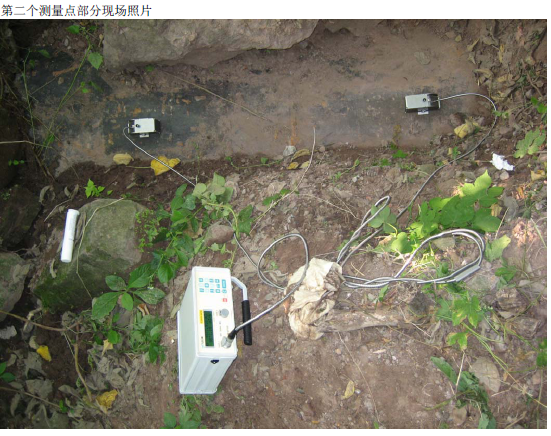

现场测试条件：因为管道一半以上部分埋在泥土中，所以无法进行管道外周长实际测量(确定管道外径)，现场管道外包裹无纺布带环氧防腐涂层，进行管道表面处理不方便，第二个测量点，管道外表面没有进行任何打磨处理(见现场照片)
管道壁厚：11.7mm(用ADM G6725 主机配套的测厚探头，在打磨处实际测量数值)
管道外直径：按照管道内径DN1400 推算的数值(因为无法直接测量外周长)

现场超声波流量计瞬时流量：10:45 ：9050 m3/h 左右波动(瞬时流量)(具体请见原始数据记录)
现场电磁流量计瞬时流量：10:45 现场电磁流量计：9630m3/h 左右波动(瞬时流量)
结论：瞬时流量比较差不多有将近6%左右的偏差，据了解现场电磁流量计，客户对其系数进行过修正，可能对测量数据会
有一定影响，如需对比测量，建议管道需要将盖住管道的泥土清理干净，用皮卷尺实际测量一下管道的真实外
周长(计算可得出较为准确的管外径)，同时，需要将管道外防腐涂层，切开一小块，用配套测厚探头，测量出金属管道的真
实壁厚，再加上防腐涂层的厚度(如有内衬，需要将内衬的材质及内衬厚度输入到表内)，尽可能将输入的管外径及壁厚等数
据测量准确，以保证便携式超声波流量计的测量是比较准确的，并且连续测量一段时间(建议可以连续测量几个小时)，比较
这段时间的累积流量数值，可以判断出：现场电磁流量计的精度是否在合理范围内，或是否需要对电磁流量计进
行系数修正。
DATA
* 日期 时间 瞬时流量(m3/h)累积流量(m3) 实测声速(m/s) 信号幅度(％)
A 9/11/2009 10:45:00 AM 9077,42 +1459,29 1530,80 32
A 9/11/2009 10:45:01 AM 9077,42 +1460,26 1530,67 32
A 9/11/2009 10:45:02 AM 9071,88 +1464,62 1530,67 32
A 9/11/2009 10:45:03 AM 9066,33 +1466,20 1530,67 32
A 9/11/2009 10:45:04 AM 9049,71 +1469,58 1530,55 32
A 9/11/2009 10:45:05 AM 9049,71 +1470,38 1530,67 32
A 9/11/2009 10:45:06 AM 9060,79 +1474,09 1530,67 32
A 9/11/2009 10:45:07 AM 9060,79 +1476,52 1530,67 32
A 9/11/2009 10:45:08 AM 9055,25 +1476,99 1530,88 32
A 9/11/2009 10:45:09 AM 9055,25 +1481,86 1530,88 32
A 9/11/2009 10:45:10 AM 9055,25 +1482,58 1530,70 32
A 9/11/2009 10:45:11 AM 9060,79 +1486,77 1530,70 32
A 9/11/2009 10:45:12 AM 9060,79 +1489,64 1530,70 32
A 9/11/2009 10:45:13 AM 9060,79 +1492,16 1530,71 32
A 9/11/2009 10:45:14 AM 9055,25 +1493,80 1530,70 32
A 9/11/2009 10:45:15 AM 9049,71 +1497,17 1530,70 32
