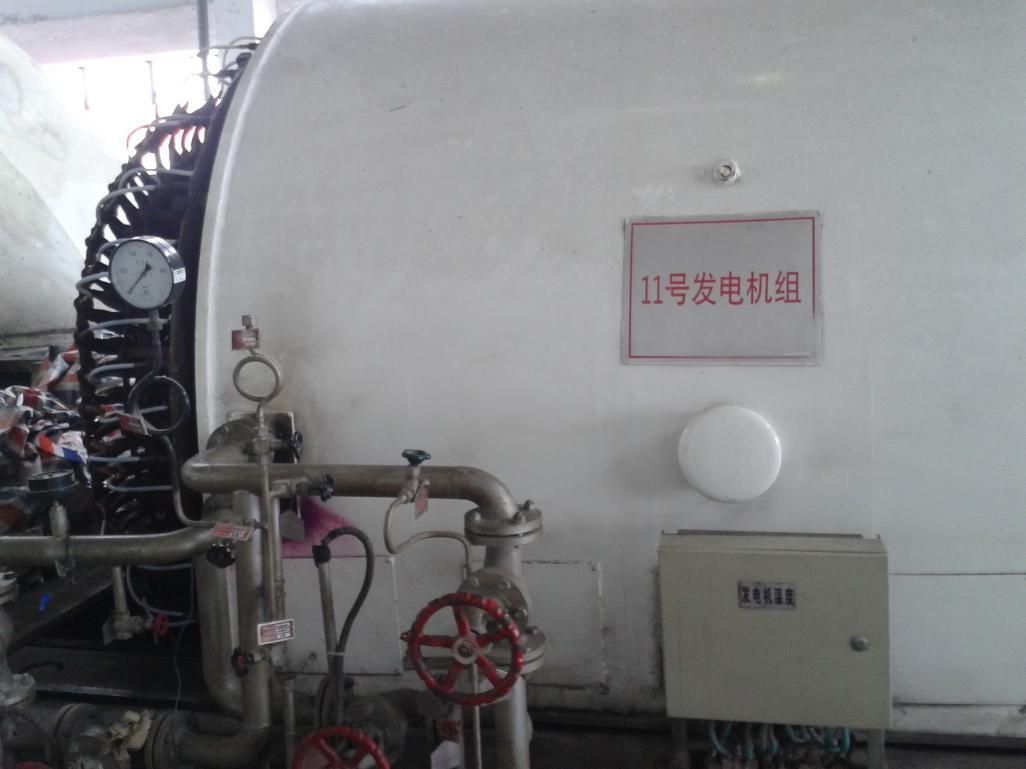

四川华电内江高坝电厂 #11机组定子冷却水流量测量报告
测试单位: 成都英孚德科贸有限公司
终端用户: 四川华电内江高坝电厂
测试地点: 内江高坝电厂-2013年09月10日
测试主机: FLEXIM G601-(手持式超声波气液两用流量计)
测试要求:检测发电机冷却水管道流量,确认电机在检修完成后冷却水进水、回水管道的正常工作,确保电机的稳定运行。
测试点位:
1. 测试管径:DN10 PVC管 无内衬
2. 壁厚:2.0 mm
3. 点位:60个
4. 水温:15℃
测试目的:火电厂发电机是三大主设备之一,其运行状况直接关系到电厂的稳定、经济。发电机无论运行或停运都不可避免的在线圈冷却管路中结渣,堵塞管路。管路的弯曲处和接头是堵塞或泄漏的源发点,如不及时处理,将引起对应线圈绕组过热而烧坏发电机,引发重大设备事故。因此及时准确的检测发电机各线圈冷却管路,防止堵塞或泄漏,对发电机的稳定运行、经济运行具有重大意义。
测试依据:JB-T 6228-2005 汽轮发电机绕组内部水系统检验方法及评定(5.2.3)
测试结论:超声波流量计各项参数设定快捷
FLEXIM 超声波流量计测量数据稳定,信号强度高,同时现场测量对管段外表面无需特别处理,夹具安装方便, 操作便捷( 此次测量现场安装及测试每个点位均在1分钟内完成), 非常适合现场工作需要。
测试数据:
测试主机 G601
数据存储模式 STORED
数据存储名称 SCANDATA
通道 1 (A:)
测试开始时间 9/10/2013 14:35:52
介质 Water
单位 m3/h Volume flow
介质温度 15 ℃
探头类型 CDQ(DN10mm--DN70mm)
安装声程数 1 NUM(单声程对射式安装)
DATA(检测部份数据)
.....................................................................
四川华电内江高坝电厂 #11机组定子冷却水流量测量记录
槽数
1
2
3
4
5
6
7
8
9
10
回水流量(m³/h)
0.72
0.72
0.72
0.77
0.69
0.76
0.74
0.77
0.79
0.81
进水流量(m³/h)
0.70
0.74
0.75
0.71
0.70
0.76
0.72
0.74
0.71
0.75
槽数
11
12
13
14
15
16
17
18
19
20
回水流量(m³/h)
0.75
0.72
0.79
0.77
0.73
0.75
0.77
0.74
0.76
0.79
进水流量(m³/h)
0.66
0.71
0.71
0.78
0.72
0.74
0.72
0.80
0.71
0.73
